元拓盤扣式腳手架搭設要求

文章來源:http://m.91bw.cn/閱讀量:803次編輯人:管理員發布時間:2024/3/29 0:00:00

盤扣式腳手架表面熱浸鍍鋅工藝處理，使用年限高達15年以上?！　?nbsp;

盤扣式腳手架成本低、效益高，拆卸方便搭建省力，可在地面安裝后整體吊裝?！　?nbsp;

盤扣式腳手架荷載力度高，M60系列的立桿承載力可以達到19-21噸?！　?nbsp;

盤扣式腳手架摒棄傳統腳手架的活動零配件易丟失、易損壞的問題，并且與之普通碗扣式腳手架相比，用鋼量高達2/3以上的節約量，這樣在一定程度上大大縮短了施工單位的經濟損失以及成本費用。

元拓盤扣式腳手架搭設要求：

（1）使用盤扣式腳手架搭設雙排外腳手架時，高度不大于24m，大于24m時，必須另外進行設計計算。用戶可根據使用要求選擇架體幾何尺寸，相鄰水平桿步距宜選用2m，立桿縱距宜選用1.5m或1.8m，且不宜大于2.1m，立桿橫距宜選用0.9m或1.2m?！　?nbsp;

（2）立桿：立桿底部應配置可調底座，首層立桿宜采用不同長度的立桿交錯布置，錯開立桿豎向距離≥500mm。

（3）斜桿或剪刀撐：沿架體外側縱向每5跨每層應設置一根豎向斜桿或每5跨間應設置扣件鋼管剪刀撐，端跨的橫向每層應設置豎向斜桿。

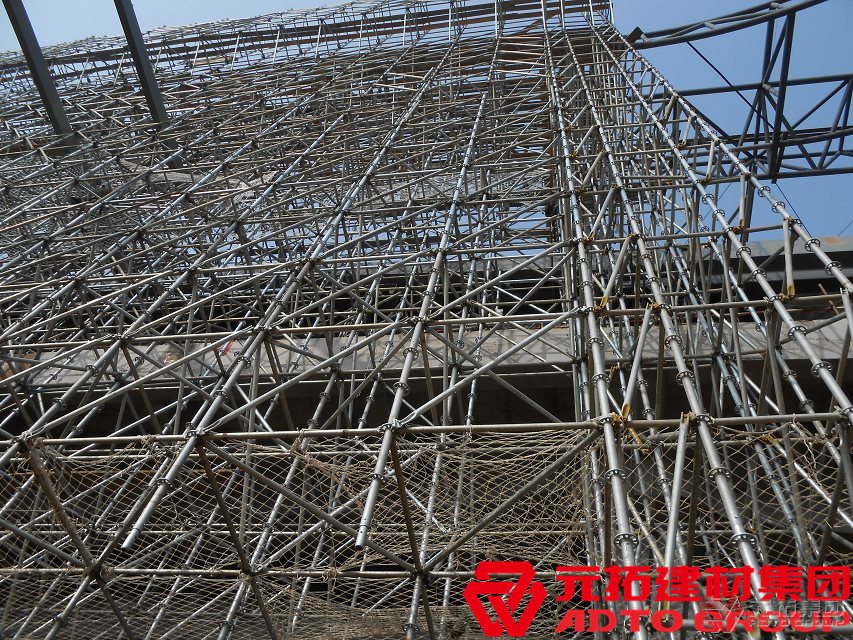

元拓盤扣式腳手架搭設要求

（4）連墻體：連墻體的設置應符合以下要求：

1、連墻件必須采用可承受拉壓荷載的剛性桿件，連墻件與腳手架立面及墻體應保持垂直，同一層連墻件應在同一平面，水平間距不應大于3跨，與主體結構外側面距離≤300mm。

2、當搭設高度不超過8米時步距不宜超過1.5m，當搭設高度超過8米時步距不得超過1.5m。

3、對于長條狀的獨立高支模架，架體總高度與架體的寬度之比H/B不宜大于3。

4、可調托座的絲桿的外露長度嚴禁超過400mm，托座插入立桿或雙槽鋼托梁長度不得小于150mm。

5、可調底座調節絲桿外露長度不大于300mm，掃地桿最底層水平桿距離地面高度不應大于550mm。
